حشوات الحافة العامة - EPDM، وFKM (Viton) وPTFE المستعبدة - معايير DIN / ANSI / JIS

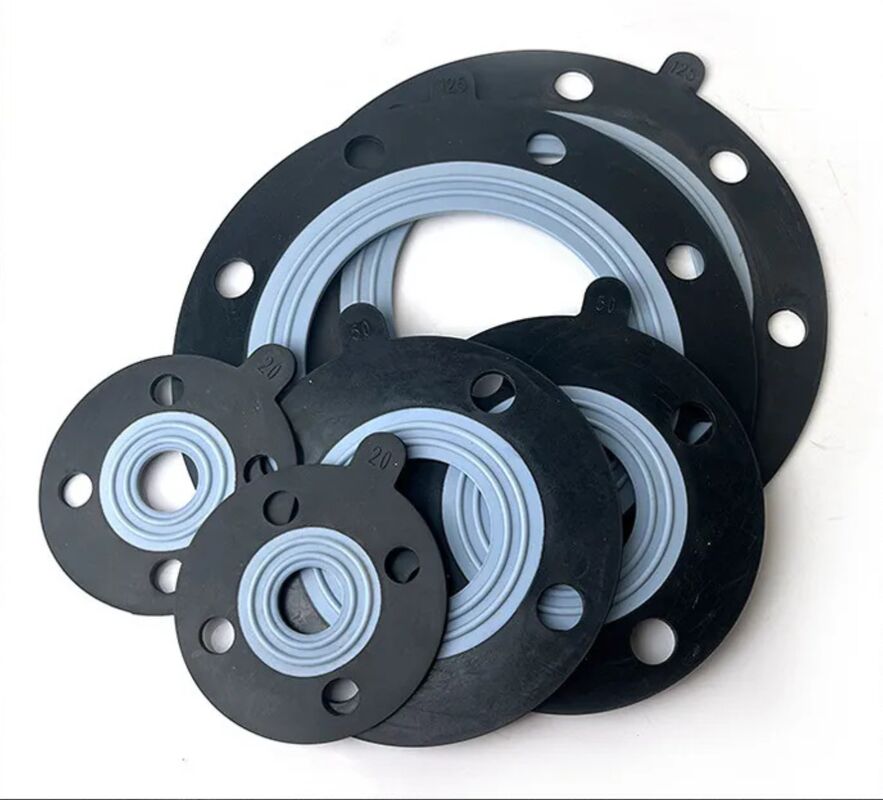

وصف قصير:جوانات شفة صناعية عالية الأداء تتميز بعلامات تبويب سهلة المحاذاة. متوفر بمواد EPDM وFKM (Viton) وPTFE/المطاط المركبة. توافق عالمي مع معايير شفة DIN وANSI وJIS. تتراوح الأحجام من 1/2 بوصة (DN15) إلى 24 بوصة (DN600).
الميزات الرئيسية (قائمة نقطية):
التوافق متعدد المعايير:تم تصميمها بدقة لتناسب أنظمة فلنجة DIN (الألمانية)، وANSI (الأمريكية)، وJIS (اليابانية) بسلاسة.
خيارات المواد المميزة:
إبدم (أسود):مقاومة ممتازة للعوامل الجوية والأوزون والماء والبخار. مثالية للمرافق العامة ومعالجة المياه.
FKM/فيتون (بني):مقاومة كيميائية متفوقة واستقرار درجات الحرارة العالية. مثالي للزيوت والوقود والمواد الكيميائية العدوانية.
PTFE المستعبدين (مركب):يجمع بين مرونة المطاط والخمول الكيميائي لـ PTFE (تفلون). مثالية للبيئات عالية النقاء والتآكل.
التصميم الذكي:تتميز بعلامات تبويب (مقابض) مدمجة لتسهيل التركيب والمحاذاة بين وجوه الحافة.
ختم الوجه بالكامل:يضمن وجود ختم مانع للتسرب مع فتحات مسامير مقطوعة مسبقًا تتوافق مع معايير الضغط المحددة
المواصفات التفصيلية:
| ميزة | تفاصيل |
| نوع المنتج | حشية شفة لكامل الوجه مع علامات تبويب |
| درجات المواد | EPDM (قياسي)، FKM/Viton (درجة حرارة عالية/زيت)، PTFE+مطاط (كيميائي/مركب) |
| الدعم القياسي | الدين(PN10/16)،أنسي(الفئة 150)،جيس(10 كيلو) |
| نطاق الحجم | DN15 (1/2 بوصة) حتى DN600 (24 بوصة) |
| نطاق درجة الحرارة | EPDM (-40 درجة مئوية إلى 120 درجة مئوية)، FKM (-20 درجة مئوية إلى 200 درجة مئوية) |
| سمك (ر) | قياسي 3 مم (انظر جدول الأبعاد للحصول على التفاصيل) |
مجالات التطبيق:
معالجة المياه ومياه الصرف الصحي
المعالجة الكيميائية والبتروكيماويات
بناء خطوط الأنابيب
أنظمة التدفئة والتهوية وتكييف الهواء
صناعة الأغذية والمشروبات (متغيرات PTFE)
نظرة عامة على جدول الأبعاد (ملخص): (ملاحظة: يرجى الرجوع إلى ورقة البيانات المحددة لمعرفة التباعد الدقيق لفتحة الترباس "e" والقطر "d2")
الأحجام الصغيرة:1/2 بوصة (15 ملم) - 2 بوصة (50 ملم)
الأحجام المتوسطة:2-1/2 بوصة (65 ملم) - 8 بوصة (200 ملم)
مقاسات كبيرة:10 بوصة (250 ملم) - 24 بوصة (600 ملم)
|
الحجم الاسمي م/م (بوصة)
|
D1 (مم) | D2 (مم) | D3 (مم) | د1 (مم) | د2 (مم) | ن (جهاز كمبيوتر شخصى) | ه (مم) | تي (مم) | مواد |
| 15 (½") | 18 | 65 | 95 | 26 | 41 | 4 | 14 | 3 | إبدم، بتف، فيتون |
| 20 (¾") | 23 | 75 | 104 | 32 | 47 | 4 | 14 | 3 | إبدم، بتف، فيتون |
| 25 (1") | 28 | 85 | 115 | 38 | 53 | 4 | 14 | 3 | إبدم، بتف، فيتون |
| 32 (1¼") | 35 | 100 | 132 | 50 | 65 | 4 | 18 | 3 | إبدم، بتف، فيتون |
| 40 (1½") | 43 | 110 | 147 | 54 | 69 | 4 | 18 | 3 | إبدم، بتف، فيتون |
| 50 (2") | 54 | 125 | 159 | 68 | 83 | 4 | 18 | 3 | إبدم، بتف، فيتون |
| 65 (2½") | 69 | 145 | 178 | 86 | 101 | 4 | 18 | 3 | إبدم، بتف، فيتون |
| 80 (3") | 86 | 160 | 191 | 98 | 110 | 8 | 18 | 3 | إبدم، بتف، فيتون |
| 100 (4") | 105 | 175 | 210 | 120 | 138 | 8 | 18 | 3 | إبدم، بتف، فيتون |
| 125 (5") | 128 | 210 | 245 | 145 | 166 | 8 | 18 | 3 | إبدم، بتف، فيتون |
| 150 (6 بوصات) | 155 | 240 | 279 | 168 | 190 | 8 | 23 | 3 | إبدم، بتف، فيتون |
| 200 (8") | 205 | 290 | 335 | 216 | 247 | 8 | 23 | 3 | إبدم، بتف، فيتون |
| 250 (10 بوصات) | 255 | 355 | 389 | 270 | 306 | 12 | 23 | 3 | إبدم، بتف، فيتون |
| 300 (12 بوصة) | 305 | 400 | 430 | 324 | 335 | 12 | 23 | 3 | إبدم، بتف، فيتون |
| 350 (14 بوصة) | 360 | 445 | 500 | 370 | 390 | 16 | 25 | 3 | إبدم، بتف، فيتون |
| 400 (16 بوصة) | 405 | 510 | 555 | 433 | 453 | 16 | 27 | 3 | إبدم، بتف، فيتون |
| 450 (18 بوصة) | 455 | 565 | 604 | 481 | 506 | 20 | 28 | 3 | إبدم، بتف، فيتون |
| 500 (20 بوصة) | 502 | 620 | 657 | 533 | 559 | 20 | 28 | 3 | إبدم، بتف، فيتون |
| 600 (24 بوصة) | 602 | 725 | 780 | 651 | 676 | 20 | 28 | 3 | إبدم، بتف، فيتون |
